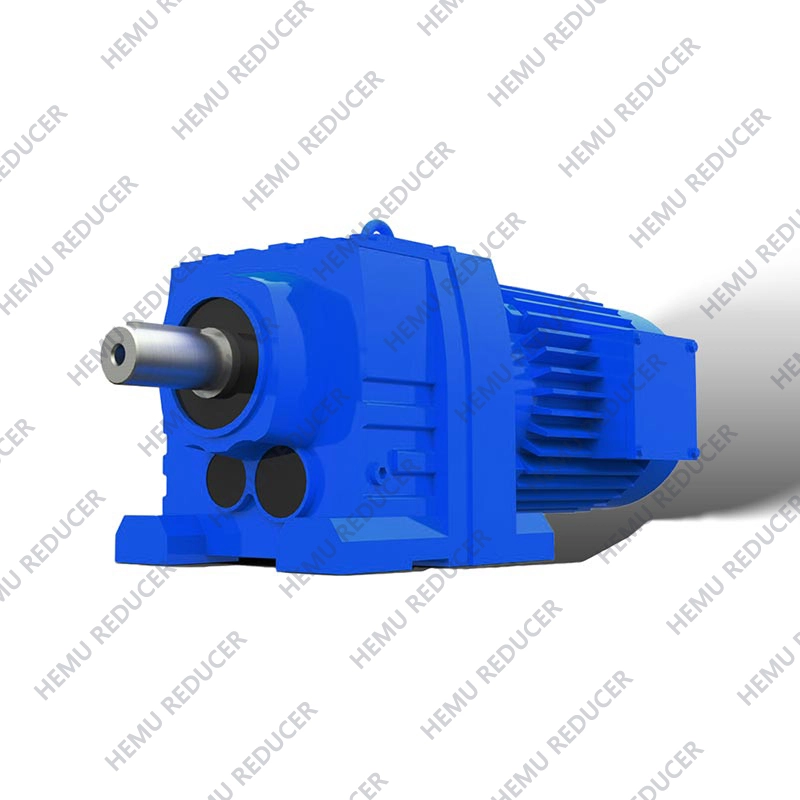

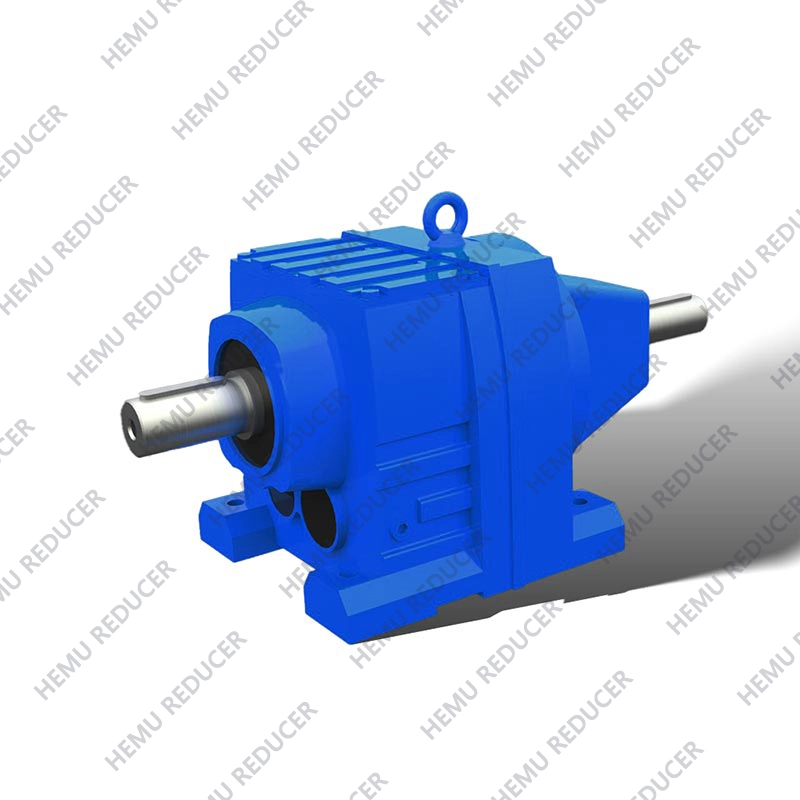

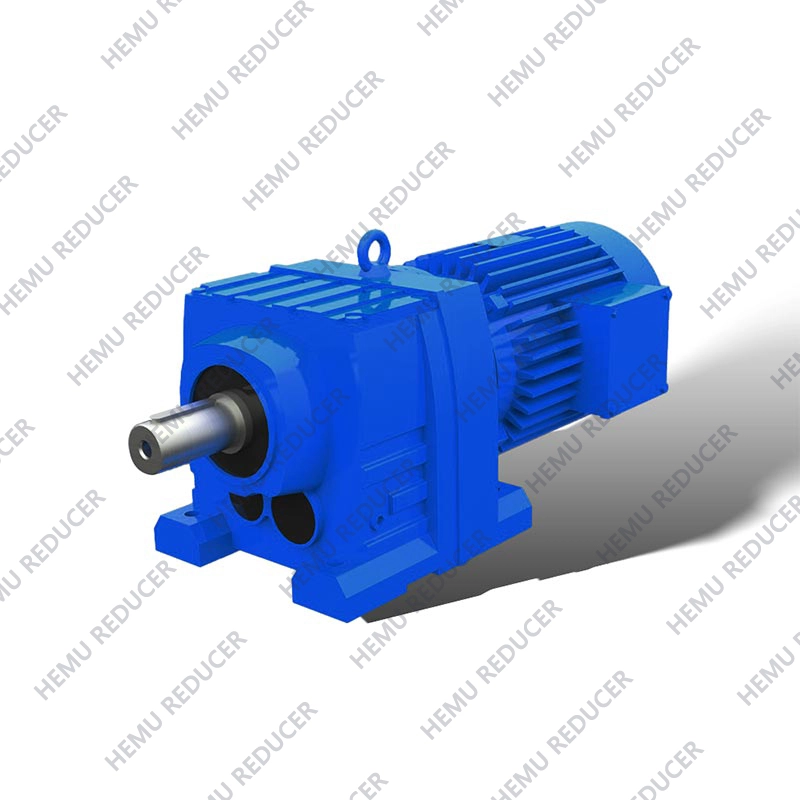

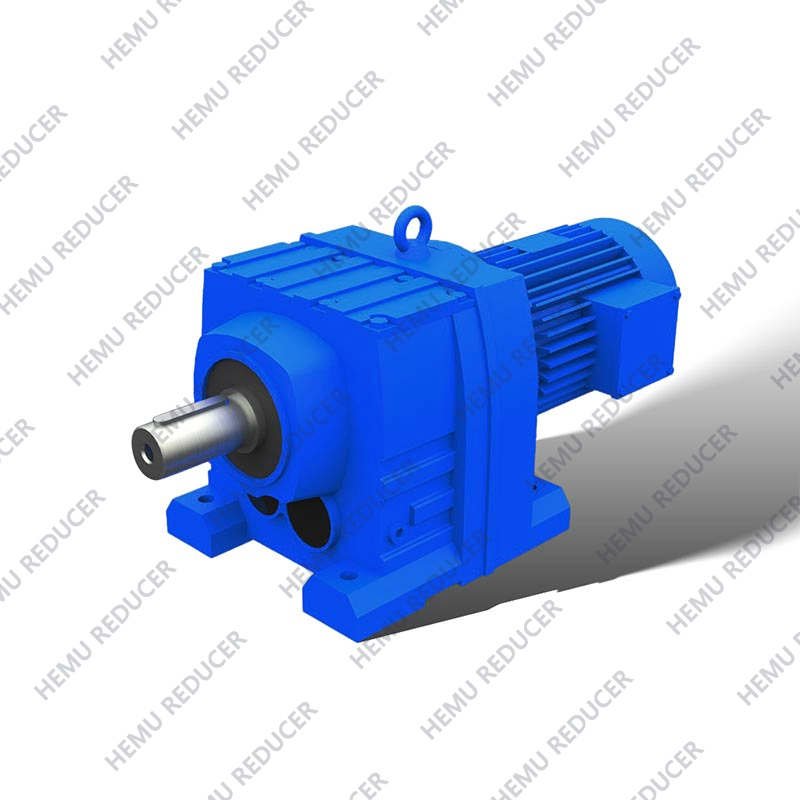

강력한 헬리컬 기어 유닛과 AC 모터의 소형 조합의 장점을 사용하십시오.
시리즈 R..D.의 Helical Gearmotors는 세밀하게 계단식 기어 유닛 비율과 다양성으로 차별화되었습니다.

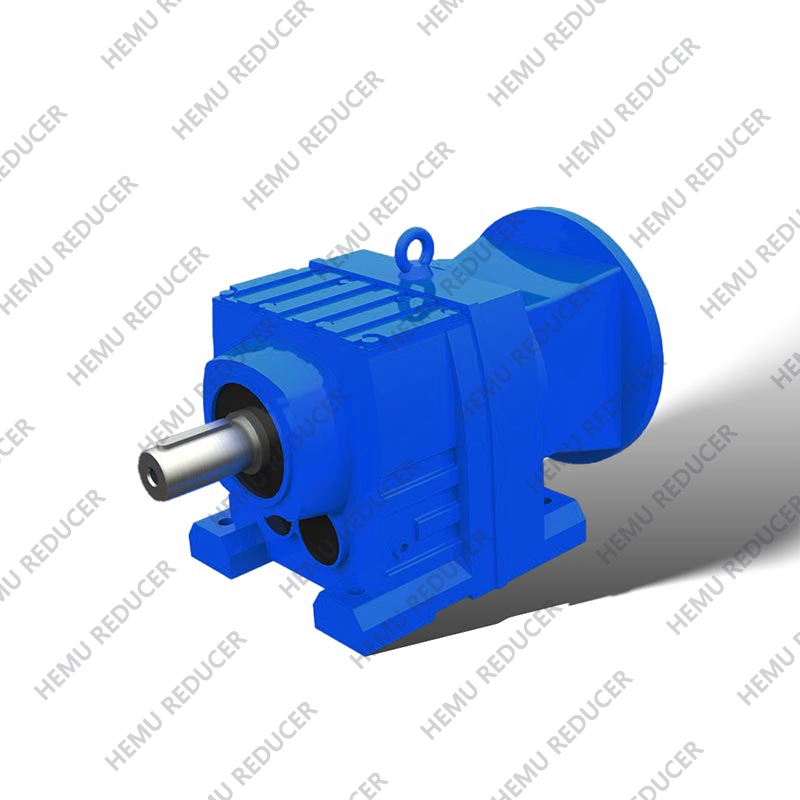

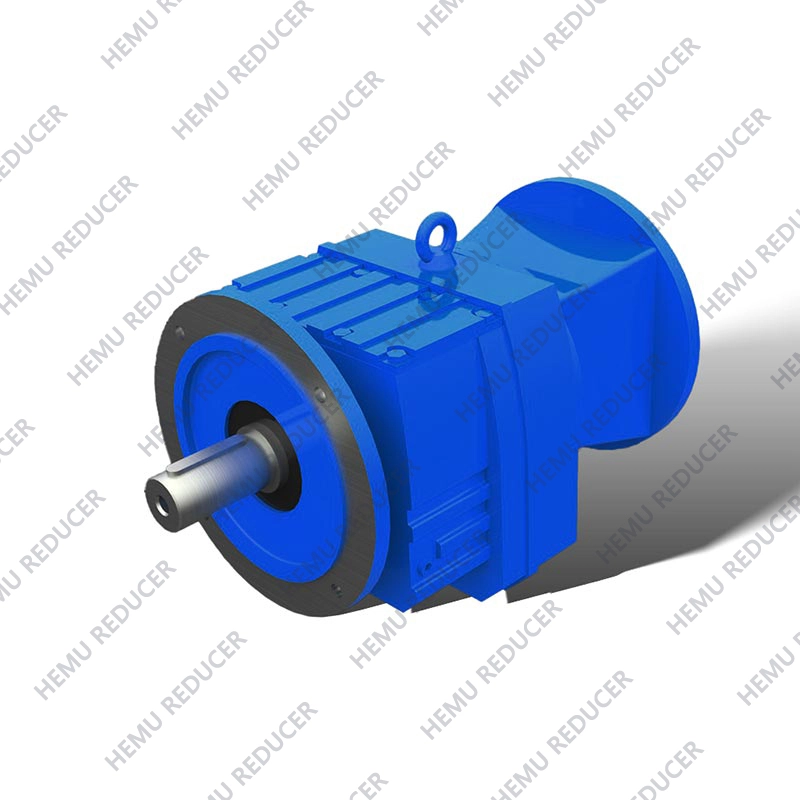

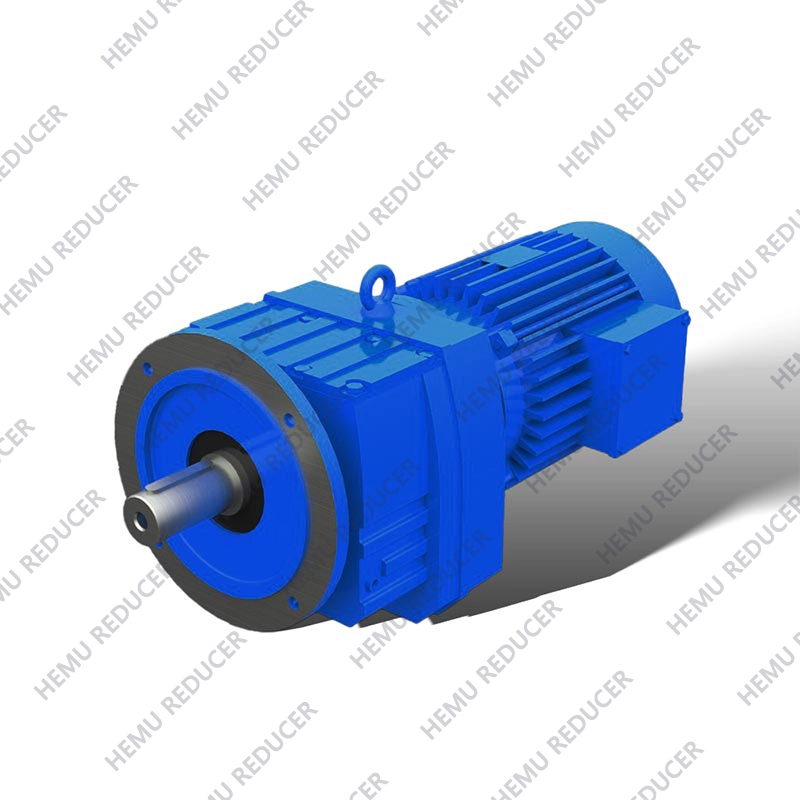

HR 시리즈 헬리컬 기어 모터 설계 :Helical Gears는 Spur 기어에 비해 더 높은 전송 효율과 노이즈가 낮아져 고속의 중대한 응용 시나리오에 적합합니다.
소형 구조 :HR 시리즈 Helical Gear Motor는 일반적으로 공간 제한된 응용 분야에 적합한 설치 공간을 절약하도록 설계되었습니다.
높은 강성 :HR 시리즈 헬리컬 기어 모터는 큰 방사형 및 축 방향 하중을 견딜 수있는 강성 및 내구성이 높은 고강도 재료로 만들어집니다.
1. 높은 모듈 식 디자인
2. 높은 로딩지지, 안정적인 전송 및 저음 레벨.
3. 셀렉트 밀봉, 광범위한 산업 응용.
4. 효율성을 높이고 전력을 절약하십시오.
5. 비용과 유지 보수가 적은 경우.
1. 하버 및 배송
2. 문서와 운송
3. 전기 전력
4. 코알 채굴
5. 집과 건축
6. 페이퍼 및 조명 산업
7. 화학 산업 및 환경 보호 .ETC.
| 주택 자료 | 주철/연성 철 |
| 주택 경도 | HBS190-240 |
| 기어 재료 | 20crmnti 합금 강철 |
| 기어의 표면 경도 | HRC58 ° ~ 62 ° |
| 기어 코어 경도 | HRC33 ~ 40 |
| 입력 / 출력 샤프트 재료 | 42CRMO 합금강 |
| 입력 / 출력 샤프트 경도 | HRC25 ~ 30 |
| 기어의 가공 정밀도 | 정확한 연삭, 6 ~ 5 등급 |
| 윤활유 | GB L-CKC220-460, Shell Omala220-460 |
| 열처리 | 템퍼링, 강화, 담금질 등 |
| 능률 | 94% ~ 96% (전송 단계에 따라 다름) |
| 소음 (최대) | 60 ~ 68dB |
| 온도. 상승 (최대) | 40 ° C |
| 온도. 상승 (오일) (최대) | 50 ° C |
| 진동 | ≤20µm |
| 백래시 | ≤20ARCMIN |
| 베어링 브랜드 | 중국 최고의 브랜드 베어링, HRB/LYC/ZWZ/C & U. 또는 다른 브랜드가 요청 된 SKF, FAG, INA, NSK. |
| 오일 씰 브랜드 | Nak --- 대만 또는 다른 브랜드가 요청되었습니다 |
| 크기 | 샤프트 솔리드 디아. (mm) |
중심 높이 (mm) |
출력 플랜지 디아. (mm) |
힘 (KW) |
비율 | 허용되는 토크 (N.M) |
무게 (KGS) |
| 17 | φ20K6 | 75 | φ120/140 | 0.18-0.75 | 3.83-74.84 | 85 | 4 |
| 27 | φ25K6 | 90 | φ120/140 | 0.18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | φ25K6 | 90 | φ160/200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | φ30k6 | 115 | φ160/200 | 0.18-5.50 | 3.83-176.88 | 300 | 10 |
| 57 | φ35k6 | 115 | φ200/250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | φ35k6 | 130 | φ200/250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | φ40k6 | 140 | φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | φ50k6 | 180 | φ300/350 | 0.55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | φ60m6 | 225 | φ350/450 | 0.55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | φ70m6 | 250 | φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | φ90m6 | 315 | φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | φ110m6 | 335 | φ450/550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | φ120m6 | 425 | φ550/660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700 |
